Les vannes NovAseptic sont reconnues pour leurs performances, leur fiabilité, leur longévité et leur facilité d’entretien. La conception et le développement de chaque élément s’appuient sur plus de 35 ans d’expérience, focalisés sur la conception aseptique. Les vannes NovAseptic sont conformes aux critères de qualification de la conception établis par les BPF, Bonnes Pratiques de Fabrication, en vigueur concernant les procédés aseptiques. C’est la raison pour laquelle nous avons choisi de qualifier ces vannes aseptiques par conception.

À l’origine, la gamme a été développée pour la problématique des vannes de fond de cuve : pas de zone morte, auto-vidangeable et complètement drainable, peu de perte de charge, un diamètre de bride à souder le plus faible possible pour rapprocher l’agitation du centre de la cuve, une maintenance très simple car cette vanne n’est généralement pas accessible, des membranes adaptées aux matériaux des cuves process pharmaceutiques, et des actionneurs compacts ou à renvoi d’angle. Cette conception a ensuite été déclinée en vannes 2 voies ou 3 voies, offrant une alternative aseptique à la vanne à membrane en ligne.

La gamme est modulaire. Les corps de vanne NovAseptic sont disponibles en norme impériale, de 1/2″ à 3″. Sur chaque configuration de corps de même diamètre de raccordement process, il est possible de monter l’ensemble des membranes, actionneurs et accessoires de cette même dimension.

Fiche technique

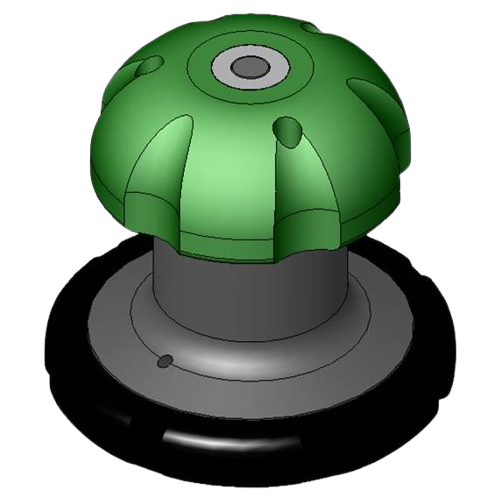

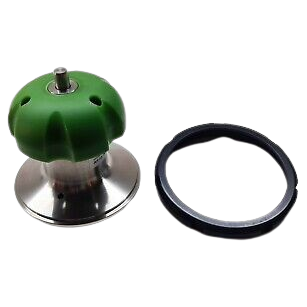

Actionneur manuel embase inox poignée plastique type 150

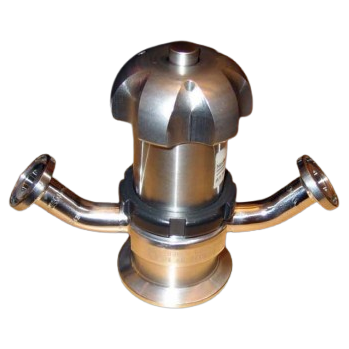

Actionneur manuel débrayable NA12 type 170

Actionneurs manuels fond de cuve avec renvoi d angle type 180

Actionneur manuel Autoclavable type 154

Présentation de la gamme NovaSeptic

Nomenclature et configurateur NovaSeptic

Actionneurs manuels pour vannes NovAseptic

Commande manuelle, inox ou embase inox, autoclavable, débrayable ou à renvoi d’angle

Actionneurs à commande manuelle pour vannes NovAseptic, du modèle embase inox à poignée plastique jusqu’au tout inox autoclavable. Quatre exécutions selon l’exigence de nettoyage, l’accessibilité et le besoin de débrayage ou de renvoi d’angle. Se montent sur tous les corps NovAseptic de même diamètre, de 1/2″ à 3″, fond de cuve comme process.

Rôle et choix

L’actionneur manuel ouvre et ferme la vanne à la main, sans air comprimé ni alimentation électrique. C’est la solution des points commandés localement, des lignes sans réseau d’air, et des vannes manœuvrées ponctuellement. Quatre exécutions couvrent les contraintes de nettoyage et d’accès.

Le choix se fait sur l’environnement et l’accès. Le tout inox autoclavable pour les zones lavées et stérilisées, l’embase inox à poignée plastique pour un coût maîtrisé hors zone critique, le débrayable pour dissocier la commande, le renvoi d’angle pour manœuvrer une vanne difficile d’accès comme un fond de cuve.

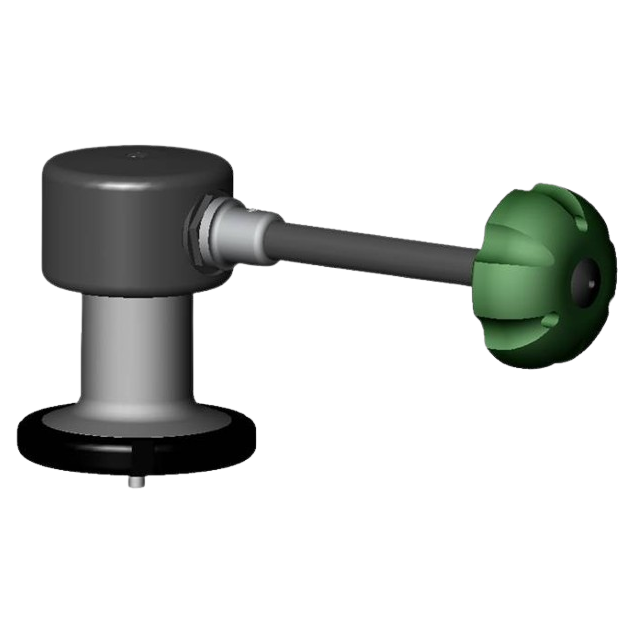

Le renvoi d’angle type 180 déporte la commande, ce qui répond directement à la contrainte d’accessibilité des vannes de fond de cuve, souvent implantées sous la cuve.

Les exécutions disponibles

Corps de vanne compatibles

Ces accessoires se montent sur l’ensemble des corps NovAseptic de même diamètre, fond de cuve et process.

Questions fréquentes

Quel actionneur manuel choisir ?

Le tout inox autoclavable type 170 en zone lavée et stérilisée. L’embase inox poignée plastique type 150 hors zone critique. Le débrayable NA12 170 pour dissocier la commande. Le renvoi d’angle type 180 sur une vanne peu accessible.

Pourquoi un renvoi d’angle ?

Pour manœuvrer une vanne implantée dans un endroit difficile d’accès, typiquement un fond de cuve situé sous la cuve. Le renvoi d’angle déporte la poignée vers une position atteignable par l’opérateur.

Se montent-ils sur tous les corps ?

Oui, sur tous les corps NovAseptic de même diamètre, fond de cuve comme process. La modularité garantit l’interchangeabilité à diamètre égal.
