Actionneurs pneumatiques
Gamme NovAseptic
Les vannes NovAseptic sont reconnues pour leurs performances, leur fiabilité, leur longévité et leur facilité d’entretien. La conception et le développement de chaque élément s’appuient sur plus de 35 ans d’expérience, focalisés sur la conception aseptique. Les vannes NovAseptic sont conformes aux critères de qualification de la conception établis par les BPF, Bonnes Pratiques de Fabrication, en vigueur concernant les procédés aseptiques. C’est la raison pour laquelle nous avons choisi de qualifier ces vannes aseptiques par conception.
À l’origine, la gamme a été développée pour la problématique des vannes de fond de cuve : pas de zone morte, auto-vidangeable et complètement drainable, peu de perte de charge, un diamètre de bride à souder le plus faible possible pour rapprocher l’agitation du centre de la cuve, une maintenance très simple car cette vanne n’est généralement pas accessible, des membranes adaptées aux matériaux des cuves process pharmaceutiques, et des actionneurs compacts ou à renvoi d’angle. Cette conception a ensuite été déclinée en vannes 2 voies ou 3 voies, offrant une alternative aseptique à la vanne à membrane en ligne.
La gamme est modulaire. Les corps de vanne NovAseptic sont disponibles en norme impériale, de 1/2″ à 3″. Sur chaque configuration de corps de même diamètre de raccordement process, il est possible de monter l’ensemble des membranes, actionneurs et accessoires de cette même dimension.
Fiches Techniques
Actionneurs Pneumatique NO tout inox type 100
Actionneur Pneumatique NF tout inox type 110
Actionneur Pneumatique NF plastique embase inox type 111
Actionneur Pneumatique Double position type 140
Actionneur Pneumatique NF inox et ATEX type AX 110
Présentation de la gamme NovaSeptic
Nomenclature et configurateur NovaSeptic
Actionneurs pneumatiques pour vannes NovAseptic
Commande pneumatique NF, NO ou double position, tout inox, version ATEX disponible
Actionneurs pneumatiques pour vannes NovAseptic, en normalement fermé, normalement ouvert ou double position. Exécutions tout inox ou embase inox, et version ATEX pour les zones classées. Commande à distance par air comprimé, adaptée au pilotage automatisé et aux vannes peu accessibles. Se montent sur tous les corps NovAseptic de même diamètre, de 1/2″ à 3″.
Rôle et choix
L’actionneur pneumatique commande la vanne par air comprimé, ce qui permet le pilotage à distance et l’automatisation. Le choix de la position de sécurité, normalement fermé ou normalement ouvert, définit le comportement de la vanne en cas de coupure d’air. La double position gère les vannes à trois voies.
Le normalement fermé, NF, referme la vanne en cas de coupure d’air, position de sécurité par défaut sur la plupart des lignes. Le normalement ouvert, NO, la laisse ouverte, retenu quand la continuité du flux prime. La double position pilote les deux membranes d’une vanne trois voies.
La version ATEX type AX110 permet l’implantation en atmosphère explosible. L’exécution tout inox convient aux zones lavées, l’embase inox à poignée plastique aux implantations moins exposées.
Les exécutions disponibles
| Actionneur pneumatique | Type | Emploi |

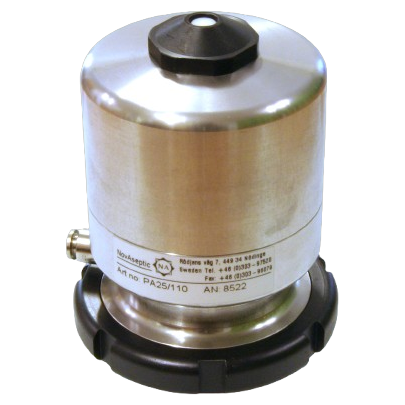

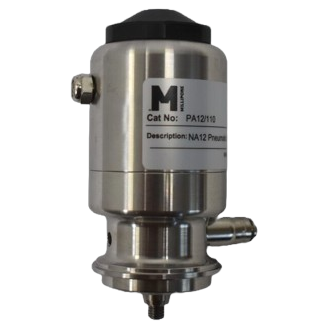

| NF tout inox | 110 | Normalement fermé, zones lavées, sécurité par fermeture |

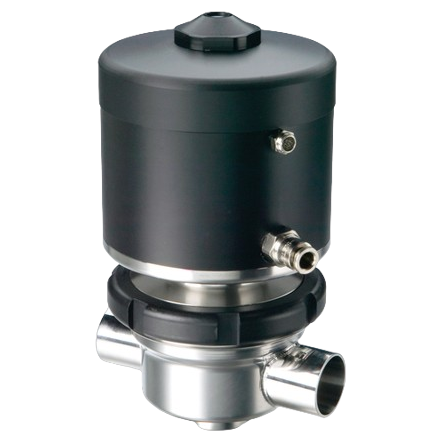

| NF plastique embase inox | 111 | Normalement fermé, implantation moins exposée |
| NO tout inox | 100 | Normalement ouvert, continuité du flux prioritaire |
| Double position tout inox | 140 | Vannes 3 voies, pilotage des deux membranes |

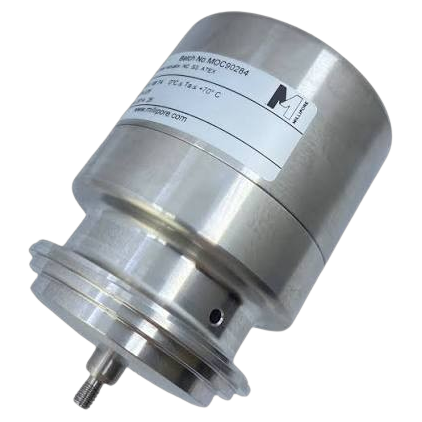

| NF tout inox ATEX | AX110 | Zone classée ATEX, normalement fermé |
Corps de vanne compatibles
Ces accessoires se montent sur l’ensemble des corps NovAseptic de même diamètre, fond de cuve et process.
| Corps | Type | Catégorie |
| Fond de cuve 1 sortie | 44 | Fond de cuve |
| Fond de cuve 2 sorties | 45 | Fond de cuve |
| Fond de cuve avec NEP | 46 | Fond de cuve |
| Point de puisage | 48 | Fond de cuve |
| Point de puisage SIP | 5 | Fond de cuve |
| 2 voies en L | 31 | Process |
| 2 voies en ligne | 311 | Process |
| 3 voies en T | 32 | Process |
| Clamp 2.5″ ou 3″ | 37 | Process |
| Clamp 1.5″ | 47 | Process |
| 3 voies de répartition | 39 | Process |
Questions fréquentes
NF ou NO ?
Le normalement fermé referme la vanne en cas de coupure d’air, c’est la sécurité par défaut. Le normalement ouvert la laisse ouverte, choisi quand la continuité du flux doit être maintenue. Le choix dépend de l’état sûr de votre procédé.
Quand faut-il la version ATEX ?
En atmosphère explosible classée. L’actionneur type AX110 est conçu pour ces zones. Hors zone classée, le type 110 standard suffit.
Comment piloter une vanne 3 voies ?
Avec l’actionneur double position type 140, qui commande les deux membranes du corps trois voies pour aiguiller ou mélanger le flux.
Se montent-ils sur tous les corps ?
Oui, sur tous les corps NovAseptic de même diamètre, fond de cuve comme process.
