Les vannes NovAseptic sont reconnues pour leurs performances, leur fiabilité, leur longévité et leur facilité d’entretien. La conception et le développement de chaque élément s’appuient sur plus de 35 ans d’expérience, focalisés sur la conception aseptique. Les vannes NovAseptic sont conformes aux critères de qualification de la conception établis par les BPF, Bonnes Pratiques de Fabrication, en vigueur concernant les procédés aseptiques. C’est la raison pour laquelle nous avons choisi de qualifier ces vannes aseptiques par conception.



À l’origine, la gamme a été développée pour la problématique des vannes de fond de cuve : pas de zone morte, auto-vidangeable et complètement drainable, peu de perte de charge, un diamètre de bride à souder le plus faible possible pour rapprocher l’agitation du centre de la cuve, une maintenance très simple car cette vanne n’est généralement pas accessible, des membranes adaptées aux matériaux des cuves process pharmaceutiques, et des actionneurs compacts ou à renvoi d’angle. Cette conception a ensuite été déclinée en vannes 2 voies ou 3 voies, offrant une alternative aseptique à la vanne à membrane en ligne.



La gamme est modulaire. Les corps de vanne NovAseptic sont disponibles en norme impériale, de 1/2″ à 3″. Sur chaque configuration de corps de même diamètre de raccordement process, il est possible de monter l’ensemble des membranes, actionneurs et accessoires de cette même dimension.





Fiche technique





Interface pour membrane PTFE type 84







Présentation de la gamme NovaSeptic



Nomenclature et configurateur NovaSeptic

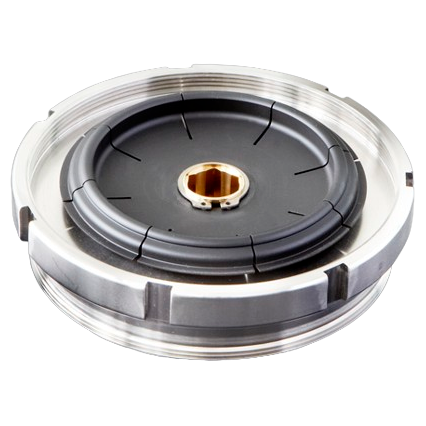

Interface pour membrane PTFE, type 84



Liaison mécanique entre membrane PTFE et actionneur NovAseptic



Interface type 84 pour vannes NovAseptic, obligatoire avec la membrane PTFE type 25. Elle assure la liaison mécanique entre la membrane PTFE rigide et la tige d’actionneur, liaison que les membranes élastomères réalisent directement. Indispensable dès qu’une vanne NovAseptic est équipée d’une membrane PTFE.



Pourquoi une interface pour la membrane PTFE



La membrane PTFE ne peut pas être fixée directement à la tige d’actionneur comme une membrane élastomère, en raison de sa rigidité et de son absence de mémoire élastique. L’interface type 84 fait cette liaison : elle transmet le mouvement de l’actionneur à la membrane PTFE sans la contraindre au point de la fissurer.



L’interface est spécifique à la membrane PTFE type 25. Les membranes EPDM, FKM et silicone s’en passent, leur souplesse permettant une fixation directe. Choisir une membrane PTFE implique donc systématiquement l’interface 84 au même diamètre.



Sans cette interface, la membrane PTFE ne peut pas être montée. C’est un composant à ne pas oublier dans la nomenclature d’une vanne à membrane PTFE, faute de quoi la vanne est incomplète.



Caractéristiques



Caractéristique	Valeur
Type	84
Fonction	Liaison mécanique membrane PTFE vers actionneur
Membrane associée	PTFE type 25 uniquement
Dimensions	1/2″ à 3″, selon diamètre de vanne
Requis pour EPDM, FKM, silicone	Non



Questions fréquentes



Pourquoi une interface pour le PTFE seulement ?



Parce que le PTFE est rigide et sans mémoire élastique, contrairement aux élastomères. Il ne peut pas être fixé directement à la tige d’actionneur sans risque de fissuration. L’interface type 84 assure cette liaison en douceur.



Est-elle nécessaire avec l’EPDM ou le FKM ?



Non. Les membranes élastomères, EPDM, FKM, silicone, se fixent directement grâce à leur souplesse. L’interface 84 ne concerne que la membrane PTFE type 25.



Faut-il une interface par vanne ?



Oui, une interface au diamètre de la vanne, dès lors qu’elle reçoit une membrane PTFE. À prévoir dans la nomenclature au même titre que la membrane.
