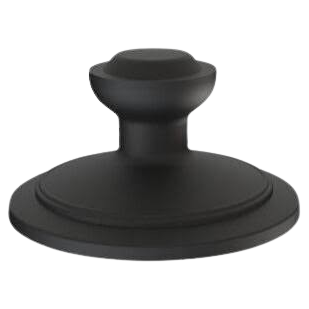

Membrane FKM VITON
pour vanne NovAseptic type 24
pour vanne NovAseptic type 24
Les vannes NovAseptic sont aseptiques par conception : sans zone morte, drainables, conçues sur plus de 35 ans d’expérience pour les procédés aseptiques conformes aux BPF. La gamme est modulaire, de 1/2″ à 3″ : sur un même diamètre, toutes les membranes, actionneurs et accessoires sont interchangeables.
Fiche technique de la membrane
Présentation de la gamme NovaSeptic
Membrane FKM Viton pour vannes NovAseptic, FDA et USP Class VI, 1/2″ à 3″
Membrane FKM Viton type 24 pour vannes NovAseptic, au contact du produit. Conforme FDA et USP Class VI. Plage de service -34 °C à +204 °C. Se monte sur tous les corps de vanne NovAseptic de même diamètre, de 1/2″ à 3″, fond de cuve comme process.
Où cette membrane est le bon choix
Le FKM tient les huiles, les graisses, les solvants et les acides, jusqu’à 204 °C. C’est la membrane des procédés gras, des lignes de solvant et des points chauds où l’EPDM échoue. Faible perméabilité aux gaz, bonne tenue à l’ozone.
Le FKM est moins performant sur les produits fortement oxydants, acide nitrique concentré, eau oxygénée en forte concentration. Moins souple que l’EPDM, il demande une portée et un serrage soignés, et coûte plus cher. Sur un circuit purement aqueux, l’EPDM reste préférable.
La membrane, élément au contact du produit
Dans une vanne à membrane, la membrane est le seul organe en contact avec le produit. Elle assure l’étanchéité et sépare le fluide de l’actionneur. Son choix décide de la compatibilité chimique, de la température admissible et de la durée de vie de la vanne.
La membrane est le consommable de la vanne : elle se remplace périodiquement, sans dépose du corps. Sa matière se choisit sur le fluide et la température, indépendamment du corps et de l’actionneur.
Caractéristiques
| Caractéristique | Valeur |
| Matière | FKM Viton |
| Type | 24 |
| Température de service | -34 °C à +204 °C |
| Conformité | FDA et USP Class VI |
| Dimensions | 1/2″ à 3″, tous corps NovAseptic |
| Interface requise | Non |
| Fonction | Étanchéité au contact du produit |
Corps de vanne compatibles
Cette membrane se monte sur l’ensemble des corps NovAseptic de même diamètre, fond de cuve et process.
| Corps | Type | Catégorie |
| Fond de cuve 1 sortie | 44 | Fond de cuve |
| Fond de cuve 2 sorties | 45 | Fond de cuve |
| Fond de cuve avec NEP | 46 | Fond de cuve |
| Point de puisage | 48 | Fond de cuve |
| Point de puisage SIP | 5 | Fond de cuve |
| 2 voies en L | 31 | Process |
| 2 voies en ligne | 311 | Process |
| 3 voies en T | 32 | Process |
| Clamp 2.5″ ou 3″ | 37 | Process |
| Clamp 1.5″ | 47 | Process |
| 3 voies de répartition | 39 | Process |
Questions fréquentes
Quelle membrane pour mon procédé ?
EPDM pour l’aqueux, l’eau et la vapeur basse pression. FKM pour les huiles, solvants et haute température. PTFE pour l’inertie chimique maximale. Silicone pour la souplesse et l’alimentaire. Le choix se fait sur le fluide et la température de service.
La membrane se change-t-elle sans déposer la vanne ?
Oui. La membrane est le consommable de la vanne, son remplacement se fait sans dépose du corps soudé, ce qui est un point clé de la maintenance NovAseptic, notamment sur les fonds de cuve peu accessibles.
Sur quels corps se monte-t-elle ?
Sur tous les corps NovAseptic de même diamètre, fond de cuve comme process. La modularité de la gamme garantit l’interchangeabilité à diamètre égal.
