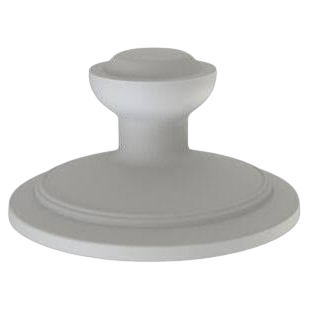

Membrane PTFE
pour vanne NovAseptic type 25
pour vanne NovAseptic type 25
Les vannes NovAseptic sont aseptiques par conception : sans zone morte, drainables, conçues sur plus de 35 ans d’expérience pour les procédés aseptiques conformes aux BPF. La gamme est modulaire, de 1/2″ à 3″ : sur un même diamètre, toutes les membranes, actionneurs et accessoires sont interchangeables.
Fiche technique de la membrane
Présentation de la gamme NovaSeptic
Membrane PTFE pour vannes NovAseptic, avec interface type 84, FDA et USP Class VI, 1/2″ à 3″
Membrane PTFE type 25 pour vannes NovAseptic, au contact du produit. Conforme FDA et USP Class VI. Plage de service large, selon procédé. Se monte sur tous les corps de vanne NovAseptic de même diamètre, de 1/2″ à 3″, fond de cuve comme process. Nécessite l’interface type 84.
Où cette membrane est le bon choix
Le PTFE offre l’inertie chimique la plus large : il résiste à la quasi-totalité des produits pharmaceutiques et des fluides agressifs que les élastomères ne tiennent pas. C’est la membrane des procédés chimiques sévères et des exigences de pureté maximale.
Le PTFE est rigide et moins souple qu’un élastomère. Il nécessite l’interface type 84, qui assure la liaison mécanique entre la membrane PTFE et l’actionneur. Sur un circuit aqueux simple, un EPDM suffit et coûte moins.
La membrane, élément au contact du produit
Dans une vanne à membrane, la membrane est le seul organe en contact avec le produit. Elle assure l’étanchéité et sépare le fluide de l’actionneur. Son choix décide de la compatibilité chimique, de la température admissible et de la durée de vie de la vanne.
La membrane est le consommable de la vanne : elle se remplace périodiquement, sans dépose du corps. Sa matière se choisit sur le fluide et la température, indépendamment du corps et de l’actionneur.
La membrane PTFE type 25 nécessite l’interface type 84, qui fait la liaison mécanique entre la membrane rigide et la tige d’actionneur. Cette interface est spécifique au PTFE, les membranes élastomères s’en passent.
Caractéristiques
| Caractéristique | Valeur |
| Matière | PTFE |
| Type | 25 |
| Température de service | large, selon procédé |
| Conformité | FDA et USP Class VI |
| Dimensions | 1/2″ à 3″, tous corps NovAseptic |
| Interface requise | Oui, type 84 |
| Fonction | Étanchéité au contact du produit |
Corps de vanne compatibles
Cette membrane se monte sur l’ensemble des corps NovAseptic de même diamètre, fond de cuve et process.
| Corps | Type | Catégorie |
| Fond de cuve 1 sortie | 44 | Fond de cuve |
| Fond de cuve 2 sorties | 45 | Fond de cuve |
| Fond de cuve avec NEP | 46 | Fond de cuve |
| Point de puisage | 48 | Fond de cuve |
| Point de puisage SIP | 5 | Fond de cuve |
| 2 voies en L | 31 | Process |
| 2 voies en ligne | 311 | Process |
| 3 voies en T | 32 | Process |
| Clamp 2.5″ ou 3″ | 37 | Process |
| Clamp 1.5″ | 47 | Process |
| 3 voies de répartition | 39 | Process |
Questions fréquentes
Quelle membrane pour mon procédé ?

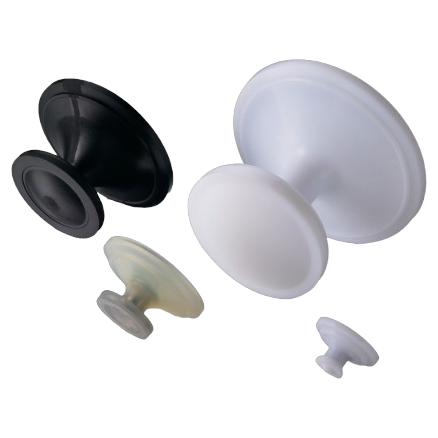

EPDM pour l’aqueux, l’eau et la vapeur basse pression. FKM pour les huiles, solvants et haute température. PTFE pour l’inertie chimique maximale. Silicone pour la souplesse et l’alimentaire. Le choix se fait sur le fluide et la température de service.
Pourquoi une interface type 84 ?
La membrane PTFE est rigide et ne peut pas être fixée directement à la tige d’actionneur comme un élastomère. L’interface type 84 assure cette liaison mécanique. Elle est spécifique au PTFE.
La membrane se change-t-elle sans déposer la vanne ?
Oui. La membrane est le consommable de la vanne, son remplacement se fait sans dépose du corps soudé, ce qui est un point clé de la maintenance NovAseptic, notamment sur les fonds de cuve peu accessibles.
Sur quels corps se monte-t-elle ?
Sur tous les corps NovAseptic de même diamètre, fond de cuve comme process. La modularité de la gamme garantit l’interchangeabilité à diamètre égal.
