Comment étancher proprement autour d’un tuyau ou d’un câble qui traverse une paroi en environnement hygiénique ?



Le Pipetite® apporte la réponse : un manchon souple auto-scellant en silicone hygiénique, sur bride inox 316L, qui remplace le silicone d’étanchéité et suit les mouvements sans rompre le joint. Le tout sans mastic ni produit d’apport.





Fiche technique Pipetite® (PDF)

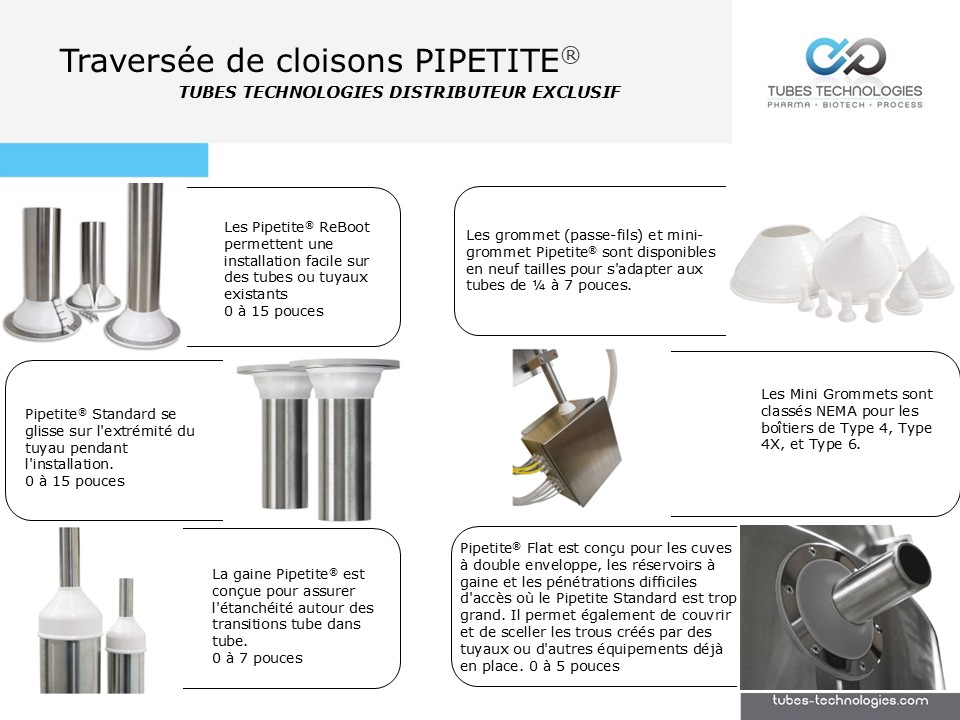

Pipetite® applications

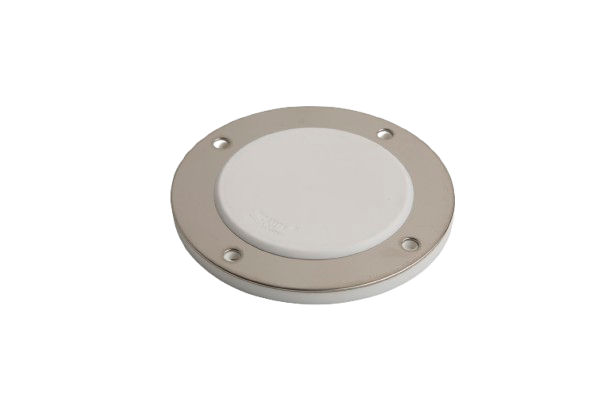

Pipetite® Flat, plaque plate d’obturation hygiénique



Plaque silicone plate sur bride 316L, quatre tailles pour obturer une ouverture



Pipetite® Flat, plaque silicone plate sur bride inox 316L poli pour obturer proprement une ouverture existante dans une paroi. Se pose là où l’espace derrière la paroi ne permet pas un manchon en dôme, notamment sur les cuves à double paroi ou pour reboucher un ancien percement. Étanchéité hygiénique sans mastic, lèvres auto-scellantes. Quatre tailles de 0-25 à 0-135 mm. Silicone conforme FDA, plage de service -50 °C à +250 °C.



À quoi il sert



Un ancien passage de tuyau qu’il faut reboucher proprement. Un piquage supprimé sur une cuve. Une ouverture derrière laquelle un manchon en dôme ne passerait pas. Dans tous ces cas, le Pipetite® Standard n’est pas adapté : il faut une plaque plate qui obture, avec l’étanchéité hygiénique attendue en zone de process.



Le Pipetite® Flat est cette plaque. Silicone plat serti sur bride inox 316L, il obture l’ouverture en s’appuyant sur les mêmes lèvres auto-scellantes que le reste de la gamme. Aucun mastic, aucun cordon silicone à refaire dans le temps.



Sa configuration à faible épaisseur, D = 10 mm, permet la pose sur cuves à double paroi et sur toutes les configurations où l’espace derrière la paroi est contraint. Quatre tailles couvrent les ouvertures de 0-25 à 0-135 mm.



Dimensions



Taille	A (mm)	B (mm)	C (mm)	D (mm)	W (mm)
0-25	30	57	70	10	6,2
0-65	64	91	106	10	6,2
0-95	100	128	147	10	6,2
0-135	140	168	187	10	6,2



Caractéristiques



Caractéristique	Valeur
Corps	Silicone hygiénique conforme FDA 21 CFR 177.2600
Bride	Inox 316L poli, prépercée
Étanchéité	Lèvres auto-scellantes, sans mastic
Température	-50 °C à +250 °C
Indice de protection	Selon modèle, jusqu’à IP68
Conformité	FDA, règlement CE 1935/2004, BfR sections XV et IX



Questions fréquentes



Flat ou Standard ?



Flat pour obturer une ouverture sans tuyau, ou quand l’espace derrière la paroi ne permet pas un dôme. Standard quand il y a un tuyau à laisser passer.



Peut-on utiliser un Flat sur cuve à double paroi ?



Oui, c’est l’un de ses usages types. Sa faible épaisseur, D = 10 mm, autorise la pose là où un manchon en dôme ne passerait pas dans l’entre-paroi.



Faut-il un mastic pour compléter l’étanchéité ?



Non. Les lèvres auto-scellantes assurent l’étanchéité seules, comme sur le reste de la gamme.
