Pre-Sure® Cap
indicateur de pression
Comment savoir si une ligne est encore sous pression avant de desserrer un collier ? Le Pre-Sure® Cap apporte la réponse : un bouchon Tri-Clamp instrumenté qui affiche visuellement la présence de fluide et la pression, sans capteur, sans câble, sans alimentation. Il se monte à la place d’un bouchon standard, sur la même ferrule.
Fiche technique Pre-Sure® Cap (PDF)

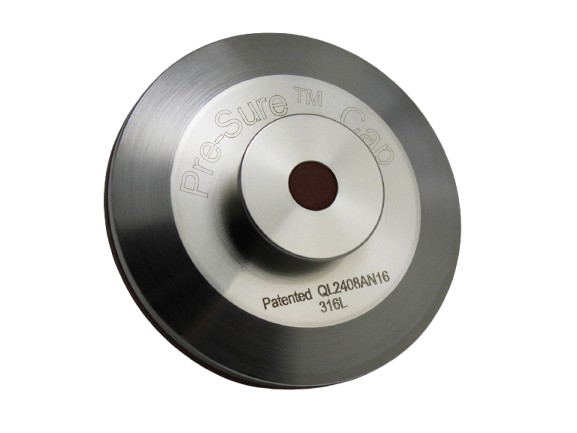

Pre-Sure® Cap, bouchon Tri-Clamp indicateur de pression
Bouchon 2 pouces à double indication visuelle, retenue inox 316L et membrane silicone USP Classe VI
Bouchon d’extrémité Tri-Clamp 2 pouces conçu pour signaler visuellement l’état d’une ligne avant intervention. Retenue en inox 316L, membrane silicone rouge USP Classe VI, tolérance 316L à ASTM A240. Première indication à 5 PSI (0,34 bar), la membrane sort partiellement et signale la présence de fluide. Deuxième indication à 15 PSI (1,0 bar), elle sort complètement et signale une pression franche. En dessous de 5 PSI, le bouton se rétracte et scelle l’ouverture. Remplacement direct d’un bouchon standard sans modification de ferrule. Aucun ressort, aucune alimentation.
À quoi il sert
Le Pre-Sure® Cap répond à un problème récurrent en fluide procédé : l’opérateur qui desserre un collier clamp sans savoir si la ligne est encore en charge. La conséquence habituelle est connue : projection produit, brûlure vapeur ou soude, contamination du poste. Le bouchon standard ne donne aucune information. Le manomètre est ailleurs.

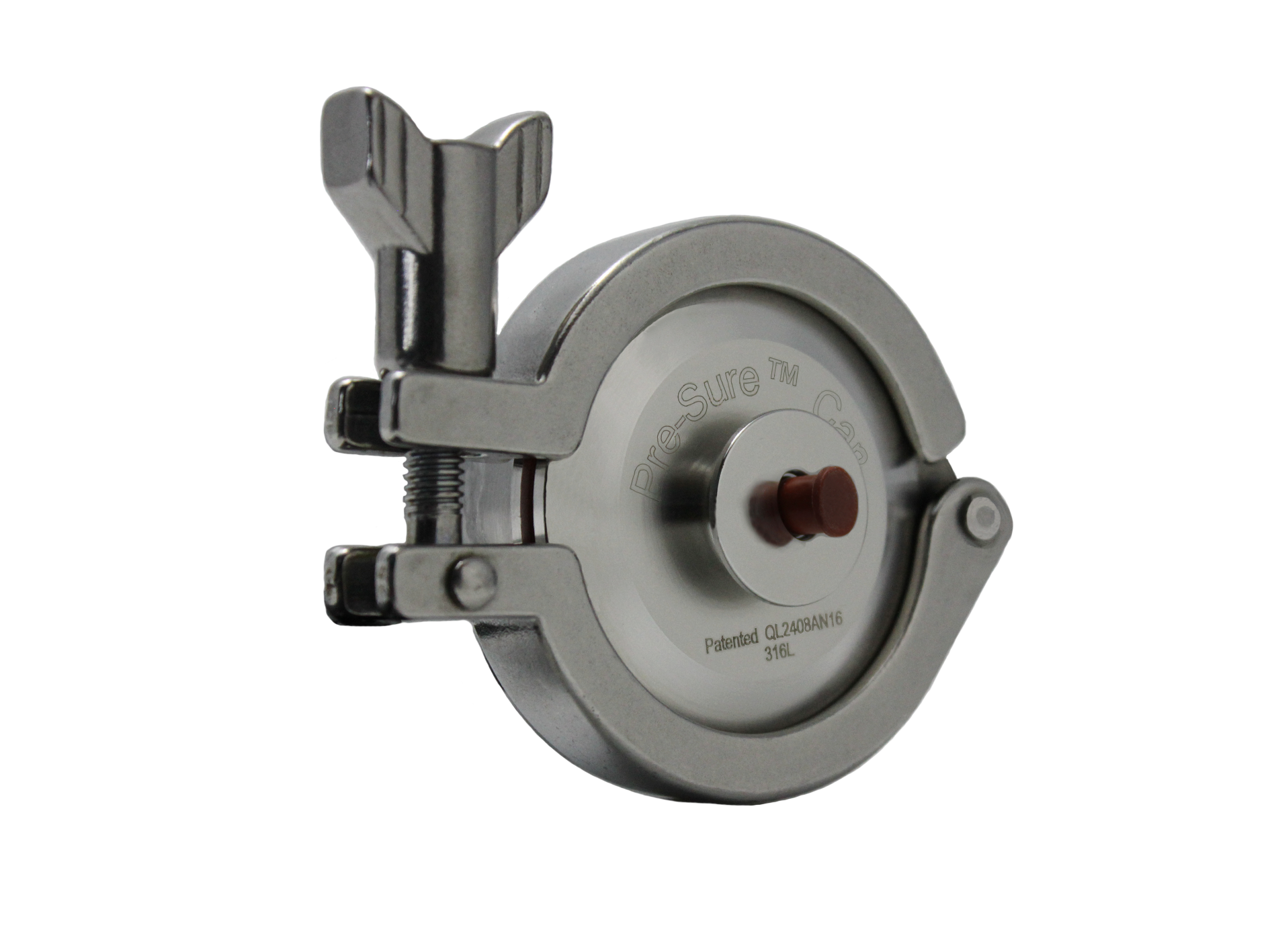

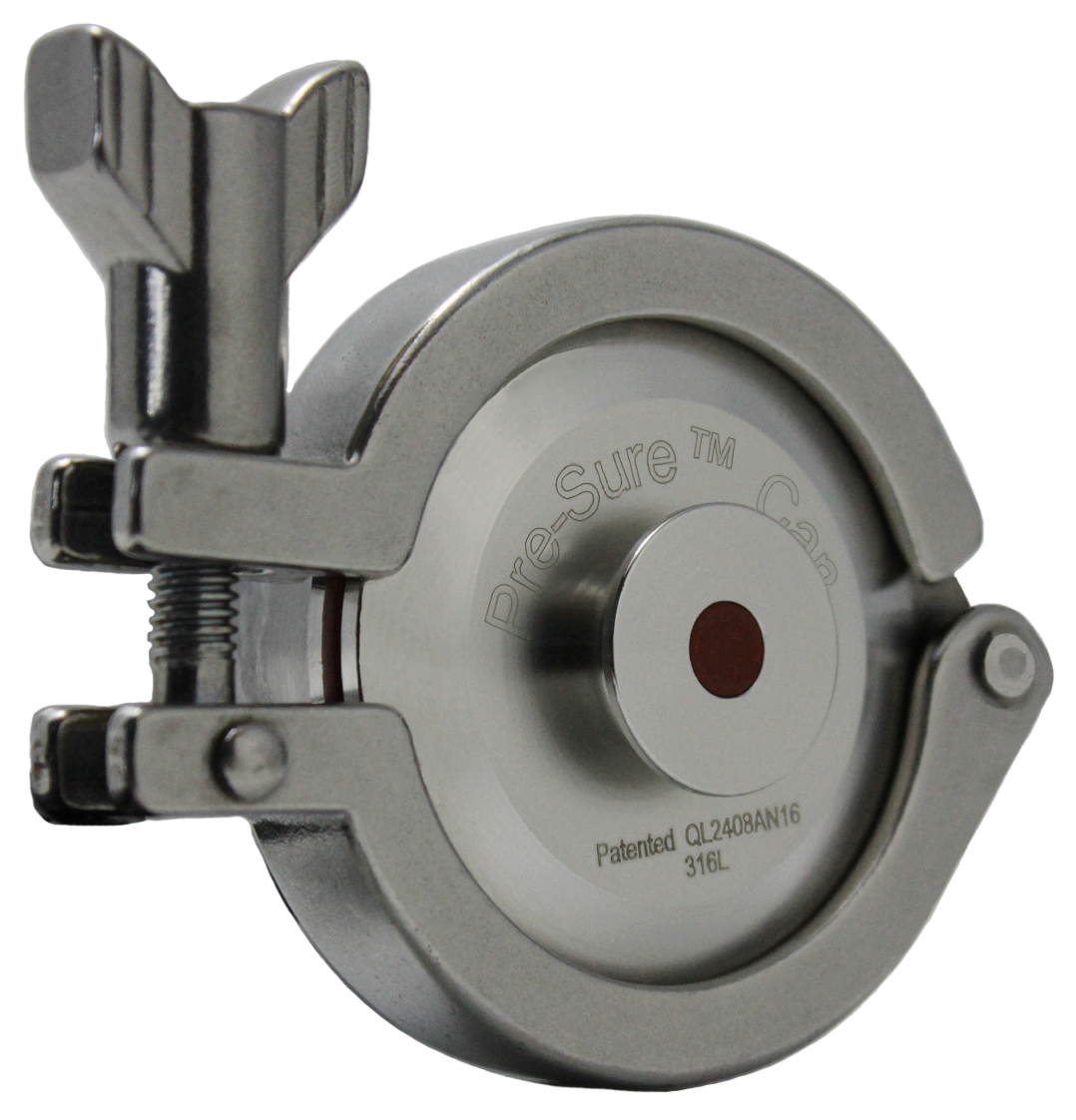

Le Pre-Sure® Cap se substitue au bouchon d’extrémité sur la même ferrule Tri-Clamp 2 pouces, dans les mêmes conditions de nettoyage CIP et de stérilisation. La membrane silicone sort dès 5 PSI et devient franchement visible à 15 PSI. Un opérateur peut lire l’état de la ligne à distance, sans instrument, avant d’approcher la clé.
Applications types : sorties de cuve, drains CIP, aspirations pompe, panneaux de transfert, extrémités de manifold vanne. Partout où un point de purge ou une extrémité clampée peut rester chargée en fluide ou en pression résiduelle après arrêt de ligne.
Membrane remplaçable, retenue inox déclippable sans outil. Durée de service : 30 000 cycles ou 6 mois avant remplacement de la membrane, selon la première échéance atteinte.
Références
| Référence | Désignation | Raccordement |
| 326 020 | Pre-Sure® Cap complet, retenue inox 316L + membrane silicone | Tri-Clamp 2″ |
| 226 020 | Membrane silicone de rechange | Tri-Clamp 2″ |
Caractéristiques
| Caractéristique | Valeur |
| Raccordement | Tri-Clamp 2 pouces (DN 50,8) |
| Retenue | Inox 316L, conforme ASTM A240 M-316L, finition 32 Ra (0,8 µm) |
| Membrane | Silicone rouge, USP Classe VI (USP 87 et USP 88) |
| Première indication | 5 PSI, soit 0,34 bar, présence de fluide |
| Deuxième indication | 15 PSI, soit 1,0 bar, pression établie |
| Pression maxi | 200 PSI, soit 13,7 bar |
| Température de service continu | 90°C (195°F) |
| Température maxi cycles courts (SIP, CIP) | 135°C (275°F) |
| Durée de service | 30 000 cycles ou 6 mois avant remplacement membrane |
| Conception | Passive, sans ressort, sans alimentation, protection coup de bélier |
| Sécurité | Fail-safe : rupture membrane, la pression s’évacue par la retenue |
| Brevet | US Patent Application No. 17/044,881 |
Questions fréquentes
À partir de quelle pression le bouton devient-il visible ?
Première sortie à 5 PSI (0,34 bar), signalant la présence de fluide dans la ligne. Sortie franche à 15 PSI (1,0 bar), signalant une pression établie. En dessous de 5 PSI, le bouton reste rétracté et scelle l’ouverture de manière hygiénique.
Est-ce compatible CIP et SIP ?
Oui. La membrane silicone tient 90°C (195°F) en service continu et supporte 135°C (275°F) sur cycles courts type SIP ou rinçage chaud CIP. Pression maximale admissible 13,7 bar. À contrôler avec le profil CIP réel : température caustique et acide, temps de contact, cycles. La membrane est un consommable, comptez son remplacement dans le plan de maintenance.

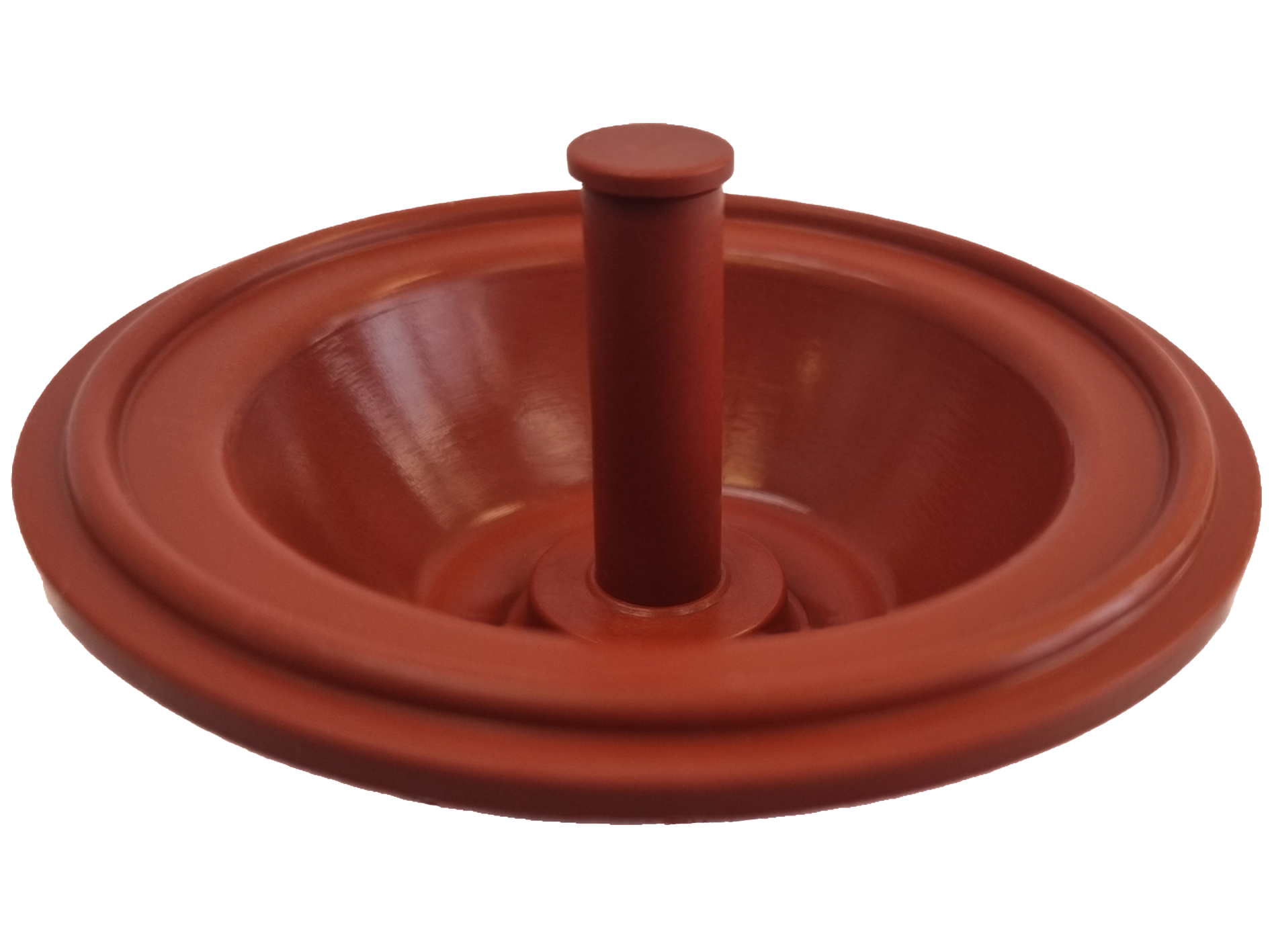

Comment remplacer la membrane ?
La retenue inox se déclippe sans outil. Membrane de rechange sous référence 226 020. Périodicité recommandée : 30 000 cycles ou 6 mois, selon la première échéance atteinte.
Que se passe-t-il si la membrane se déchire ?
La conception est fail-safe : en cas de rupture, la pression et le produit sont évacués par l’orifice de la retenue inox. Pas de rétention de pression cachée, pas d’accumulation derrière une membrane défaillante.
Existe-t-il d’autres diamètres que le 2 pouces ?
Le catalogue standard référence uniquement le Tri-Clamp 2 pouces. Pour tout besoin en diamètre différent, à confirmer auprès du fournisseur.
