Corps Type 372, 2 sorties vanne
pour montage sur NAC NovAseptic
pour montage sur NAC NovAseptic
Fiche technique du corps de vanne à souder
Fiche technique du corps de vanne avec clamp
Présentation de la gamme NovaSeptic
Nomenclature et configurateur NovaSeptic
Les vannes NovAseptic sont reconnues pour leurs performances, leur fiabilité, leur longévité et leur facilité d’entretien. La conception et le développement de chaque élément s’appuient sur plus de 35 ans d’expérience, focalisés sur la conception aseptique. Les vannes NovAseptic sont conformes aux critères de qualification de la conception établis par les BPF, Bonnes Pratiques de Fabrication, en vigueur concernant les procédés aseptiques. C’est la raison pour laquelle nous avons choisi de qualifier ces vannes aseptiques par conception.
À l’origine, la gamme a été développée pour la problématique des vannes de fond de cuve : pas de zone morte, auto-vidangeable et complètement drainable, peu de perte de charge, un diamètre de bride à souder le plus faible possible pour rapprocher l’agitation du centre de la cuve, une maintenance très simple car cette vanne n’est généralement pas accessible, des membranes adaptées aux matériaux des cuves process pharmaceutiques, et des actionneurs compacts ou à renvoi d’angle. Cette conception a ensuite été déclinée en vannes 2 voies ou 3 voies, offrant une alternative aseptique à la vanne à membrane en ligne.
La gamme est modulaire. Les corps de vanne NovAseptic sont disponibles en norme impériale, de 1/2″ à 3″. Sur chaque configuration de corps de même diamètre de raccordement process, il est possible de monter l’ensemble des membranes, actionneurs et accessoires de cette même dimension.

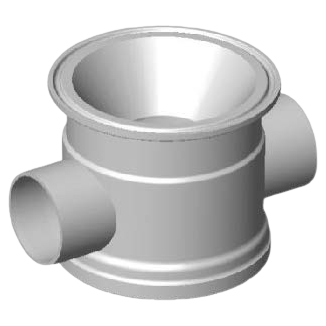

Corps 3 voies passage 180°, TC connectable, montage sur NAC, 2 sorties à souder, DN25 et DN38
Corps de vanne NovAseptic pour montage sur NAC, configuration 3 voies, passage 180°, 2 sorties à souder, montage sur NAC. Conception aseptique sans zone morte, drainable. Corps électropoli Ra inférieur à 0,38 µm, plusieurs nuances inox. Pression process -1 à 7 bar. Raccordement TC connectable, passage 180°. Références catalogue NA##/372-211 et NU###/372-211. Certificat EN 10204-3.1, exécution ATEX disponible.
Corps monté sur NAC, connexion aseptique
Le type 372 est un corps de vanne 3 voies à passage 180°, conçu pour le montage sur NAC. Ses deux sorties à souder et son raccordement TC connectable permettent de répartir ou mélanger deux flux sur une ligne aseptique connectée à un ensemble NAC.
La configuration 3 voies à passage 180° gère la répartition ou le mélange sur un même corps drainable, sans zone morte au point de jonction, en liaison avec la connexion aseptique NAC.
Un seul corps 3 voies sur NAC remplace un assemblage de vannes 2 voies et le tronçon entre elles, ce qui supprime autant de rétentions potentielles et réduit les points à qualifier.
Dimensions nominales

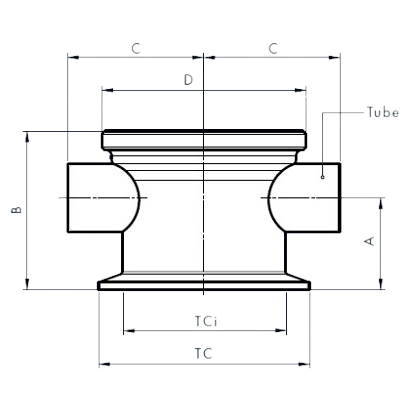

Cotes nominales en millimètres, selon la fiche technique du corps. A diamètre de passage, B et C encombrements, TCi et TC diamètres de raccordement. Tubes SMS 3008 (NA) et ASTM A269/270 (NU) disponibles.
| Dimension | A (mm) | B (mm) | C (mm) | TCi (mm) | TC (mm) |
| DN25 (tube 1″) | 33,9 | 58,3 | 50,0 | 60,5 | 77,5 |
| DN38 (tube 1½ ») | 43,8 | 75,0 | 60,0 | 72,0 | 91,0 |
Le filetage de liaison à l’actionneur est spécifique NovAseptic, non standard. Le raccordement au procédé est à souder ou en TC selon la configuration.
Corps et spécifications
| Caractéristique | Valeur |
| Références catalogue | NA##/372-211 et NU###/372-211 |
| Configuration | passage 180°, TC connectable |
| Sortie | 2 sorties à souder (BW), passage 180° |
| Montage | Sur NAC, connexion aseptique NovAseptic |
| Nuances de corps | 316L, 1.4435 BN2, 904L, AL6XN, Hastelloy C22 |
| Tubes | SMS 3008 (NA) ou ASTM A269/270 (NU) |
| État de surface | Ra inférieur à 0,38 µm, électropoli |
| Pression process | -1 à 7 bar |
| Certificat | EN 10204-3.1 |
| ATEX | Disponible |
Membranes compatibles
Le corps reçoit les quatre membranes de la gamme, toutes FDA et USP Class VI, à choisir selon le fluide et la température de service.
| Membrane | Type | Conformité |
| EPDM | 22 | FDA et USP Class VI |
| FKM Viton | 24 | FDA et USP Class VI |
| PTFE | 25 | FDA et USP Class VI |
| Silicone | 26 | FDA et USP Class VI |
La membrane PTFE type 25 nécessite l’interface type 84.
Actionneurs et accessoires compatibles
Le corps s’actionne par tous les actionneurs de la gamme, du manuel au pneumatique ATEX, au diamètre correspondant.
| Actionneur ou accessoire | Type |
| Manuel embase inox poignée plastique | 150 |
| Manuel tout inox autoclavable | 170 |
| Manuel débrayable | NA12 170 |
| Manuel avec renvoi d’angle | 180 |
| Pneumatique NF tout inox | 110 |
| Pneumatique NF plastique embase inox | 111 |
| Pneumatique NO tout inox | 100 |
| Pneumatique double position tout inox | 140 |
| Pneumatique NF tout inox ATEX | AX110 |
| Boîtier de fin de course inductif | PA1251 |
| Boîtier de fin de course inductif ATEX | PA11-SEV |
| Interface pour membrane PTFE | 84 |
Questions fréquentes
Qu’est-ce que le montage sur NAC ?
Le NAC, NovAseptic Aseptic Connection, est la connexion aseptique de la gamme. Monter le corps de vanne sur NAC permet une liaison démontable sans perte d’asepsie, avec un raccordement TC connectable côté connexion.
Quelle nuance de corps choisir ?
Le 316L couvre la majorité des procédés pharmaceutiques. Les nuances 1.4435 BN2, 904L, AL6XN et Hastelloy C22 répondent aux fluides plus agressifs ou plus chlorurés, dans l’ordre de résistance croissante à la corrosion.
Quelle membrane et quel actionneur ?
Toutes les membranes et tous les actionneurs de même diamètre se montent sur ce corps. La membrane se choisit sur le fluide et la température, l’actionneur sur le mode de commande et le classement de zone.
