B.D.I.®, détecteur d’éclatement
Un disque de rupture qui a éclaté ne prévient personne. Sur un fermenteur sous ciel d’azote stérile ou sur un réacteur qui dégaze un produit toxique, l’opérateur découvre l’ouverture au prochain tour de ronde. Le B.D.I.® (Burst Disc Indicator) de Continental Disc® transforme l’éclatement en signal électrique : une bande conductrice traverse le siège du disque, le pétale la coupe à l’ouverture, le circuit s’ouvre, l’automate le sait. Certifié ATEX pour atmosphères explosives, zone 0 incluse.
Datasheet B.D.I.® Alarm System (PDF)
B.D.I.®, détecteur d’éclatement pour disques de rupture Continental Disc
Bande d’alarme à conducteurs cuivre sur film KAPTON®, circuit normalement fermé, 24 V DC, 50 mA, -40°C à +204°C, ATEX 2014/34/UE Ex ia, modèles intégré et universel de DN 25 à DN 900

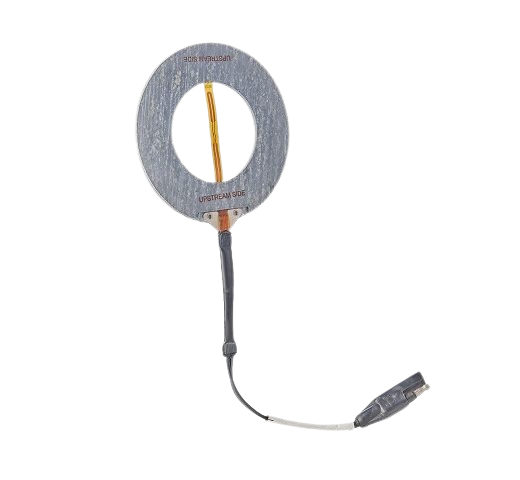

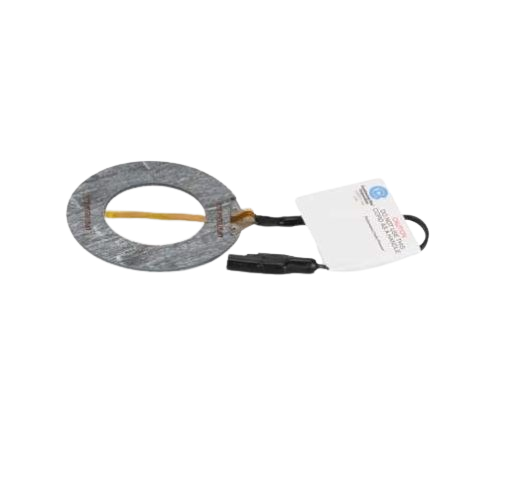

Le cœur du système est la bande d’alarme B.D.I.® : des conducteurs en cuivre collés sur un film KAPTON® mince, avec conducteurs en tantale pour certaines applications. En version intégrée, la bande traverse le siège du disque de rupture. En version universelle, elle traverse la face de joint de la bride. Elle se termine par une fiche moulée ou par des fils nus. La bande n’a aucun effet sur la durée de vie ni sur la pression d’éclatement du disque : fiabilité validée sur site et dans le laboratoire d’essais de débit accrédité ASME de Continental Disc.
Le circuit est normalement fermé. Un courant faible circule en permanence entre la bande et le moniteur. À l’éclatement, le pétale coupe la bande, le circuit s’ouvre, le relais du canal correspondant bascule et envoie le signal à la salle de contrôle, à un voyant, à une sirène, ou déclenche directement une pompe, une vanne ou une procédure d’arrêt. Une coupure de câble donne le même signal : la sécurité est positive.
À quoi il sert
Six situations où le B.D.I.® est à spécifier : quand l’alerte de décharge est essentielle à la sécurité du site ; quand un signal doit déclencher une action automatique, un changement de procédé ou un arrêt ; quand il faut savoir tout de suite qu’une surpression ou un vide s’est produit ; quand la perte ou la contamination du produit est certaine si le disque n’est pas remplacé immédiatement ; quand des produits toxiques s’échappent par l’évent ; quand le disque est installé dans un endroit difficile d’accès.
Applications types : fermenteurs sous ciel gazeux où une ouverture non détectée fait perdre la stérilité du lot ; réacteurs chimiques ; cuves de procédé ; disques d’isolement de soupape, où le B.D.I.® signale que la soupape est de nouveau exposée au fluide ; sortie de soupape sur fluide toxique ou corrosif ; citernes de transport ; stations de pompage ; stockages et silos ; équipements de distillation.
Compatible avec les disques Continental Disc distribués par Tubes Technologies : SANITRX LPX et SANITRX HPX® en version intégrée, HPX®, HPX®-Ta et LOTRX® en version universelle entre brides.
Caractéristiques
| Caractéristique | Valeur |
| Principe | Bande conductrice coupée par le pétale du disque, circuit normalement fermé |
| Bande d’alarme | Conducteurs cuivre sur film KAPTON® ; conducteurs tantale sur demande |
| Intensité maximale | 50 mA |
| Tension maximale | 24 V DC RMS |
| Température de service | -40°C à +204°C |
| Versions | Intégrée (dans le siège du disque) ou universelle (dans la face de joint de bride), modèles spéciaux sur demande |
| Diamètres version universelle | 1″ à 36″ (DN 25 à DN 900) |
| Brides version universelle | ASME 150 à 600, DIN PN 10 à PN 40, JIS 2K à 40K selon diamètre |
| Joint version universelle | Fibre sans amiante en standard, GYLON® 3500 PTFE chargé silice en option |
| Disques en version intégrée | SANITRX HPX®, SANITRX LP®, SANITRX®, CAL-VAC®, POS-A-SET®, ENVIRO-SEAL, évents |
| Disques en version universelle | HPX®, ULTRX®, LOTRX®, MICRO X®, disques composites et standards |
| Raccordement | Fiche moulée 2 broches étanche ou fils nus sur câble blindé |
| Câbles | Câble blindé 2, 3 ou 6 m ; rallonges de 1,8 à 91 m (6 à 300 ft) |
| ATEX | Directive 2014/34/UE : II 1 G Ex ia IIC Tx Ga, II 1 D Ex ia IIIC Tx Da, I M1 Ex ia I Ma |
| Paramètres de sécurité intrinsèque | Ui 24 V DC, Ii 50 mA, Pi 0,3 W, Ci 0, Li 0 |
| Indice de protection installé | IP20 minimum (IP54 pour le groupe I, mines) |
Pression de décharge minimale pour la version universelle
En dessous de ces valeurs, l’énergie d’ouverture du disque ne garantit pas la coupure de la bande. La version universelle basse pression descend à 0,07 barg de 1″ à 4″.
| Diamètre | Pression minimale (barg) | Pression minimale (psig) |
| 1″ (DN 25) | 1,03 | 15 |
| 1½″ (DN 40) | 0,69 | 10 |
| 2″ (DN 50) | 0,28 | 4 |
| 3″ (DN 80) | 0,17 | 2,5 |
| 4″ (DN 100) | 0,17 | 2,5 |
| 6″ à 36″ (DN 150 à DN 900) | 0,07 | 1 |
Moniteurs d’alarme B.D.I.®
Chaque canal pilote son propre relais : un moniteur surveille plusieurs disques et identifie celui qui a éclaté.
| Caractéristique | MTB-700 | BB-100A / BB-400A |
| Nombre de voies | 2 ou 4 | 2 (BB-100A) ou 8 (BB-400A) |
| Alimentation | 24 V DC, 120 V AC ou 240 V AC | 115 / 230 V AC ou 12 V DC |
| Relais de sortie | DPDT forme C, 5 A sous 240 V AC résistif | SPDT forme C, 2 A sous 120 V AC résistif |
| Barrière de sécurité intrinsèque | Isolement galvanique (MTL5018 / MTL5018AC) | Diode Zener |
| Certifications barrière | FM, ATEX, CSA, IECEx | Aucune |
| Boîtier | NEMA 4, 4X, 12, 13 | Sans boîtier |
| Température ambiante | -20°C à +45°C | -40°C à +40°C |
| Réarmement | Mémorisé | Mémorisé ou non |
| Test et réarmement à distance | Oui / oui | Non / oui |
| Alarme sonore et visuelle | En option | Non |
Options
Conducteurs en tantale pour les milieux où le cuivre serait attaqué. Joint GYLON® 3500 pour la version universelle. Câble blindé à fils nus en 2, 3 ou 6 m, ou fiche standard avec rallonge de 1,8 à 91 m et dispositif anti-arrachement. Boîte de jonction recommandée au-delà de 4,5 m de câble non supporté entre bande et moniteur, avec câble blindé en aval pour éviter les fausses alarmes. Version universelle basse pression pour les disques de 1″ à 4″ tarés jusqu’à 0,07 barg. Moniteurs MTB-700 avec ou sans alarme sonore et visuelle, BB-100A et BB-400A.
Questions fréquentes
Le B.D.I.® modifie-t-il la pression d’éclatement du disque ?
Non. La bande est conçue pour céder avec le disque sans participer à sa tenue mécanique. Continental Disc l’a vérifié en service et dans son laboratoire d’essais de débit accrédité ASME : pas d’effet sur la durée de vie ni sur les performances du disque.
Version intégrée ou universelle ?
Le disque décide. Les disques sanitaires SANITRX® (LPX, HPX®) et certains disques spéciaux reçoivent la version intégrée, logée dans le siège. Les disques bridés comme le HPX®, le HPX®-Ta ou le LOTRX® reçoivent la version universelle, posée comme un joint entre la sortie du porte-disque et la bride aval.
Le B.D.I.® fonctionne-t-il sur un disque très basse pression ?
Il faut vérifier la pression minimale de décharge. En version universelle standard : 1,03 barg en 1″, 0,28 barg en 2″, 0,07 barg à partir de 6″. Pour un LOTRX® de 2″ taré à 0,15 barg, il faut la version universelle basse pression, qui descend à 0,07 barg de 1″ à 4″.
Peut-on l’installer en zone ATEX ?
Oui. La bande B.D.I.® est certifiée selon la directive 2014/34/UE, catégorie 1, groupe IIC, jusqu’en zone 0 gaz et zone 20 poussières, en sécurité intrinsèque Ex ia. Elle doit être raccordée à une barrière de sécurité intrinsèque, comme celle du moniteur MTB-700, qui est elle-même certifiée ATEX, FM, CSA et IECEx. La classe de température est notée Tx : c’est la température du procédé qui la fixe, la bande n’échauffe pas.
Le signal peut-il aller directement à l’automate ?
Oui. Le B.D.I.® est un simple contact normalement fermé : n’importe quelle entrée d’automate ou relais adapté peut le surveiller, à condition de respecter 24 V DC et 50 mA maximum, et de passer par une barrière de sécurité intrinsèque en zone ATEX. Le moniteur MTB-700 fournit la barrière et des contacts secs prêts à câbler.
Faut-il remplacer la bande après un éclatement ?
Oui, la bande est coupée par le disque : elle se remplace avec lui. Elle est conçue pour un remplacement rapide. Prévoir une bande de rechange avec chaque disque de rechange.
