HPX®-Ta, disque tantale
Dans le chlore sec, beaucoup de matières tiennent. Dans le chlore qui a pris l’humidité pendant une mise sous vide, la plupart des matières de disque cèdent. Le tantale tient.
Le HPX®-Ta de Continental Disc® est un disque de rupture à action inverse entièrement en tantale, conçu pour le brome, le chlore, l’acide chlorhydrique, l’acide nitrique et l’acide sulfurique.
DN 25 à DN 300, 0,689 à 55,2 barg, jusqu’à 260°C, compatible avec toute la gamme de porte-disques HPX®.
Brochure HPX® Product Family (PDF)

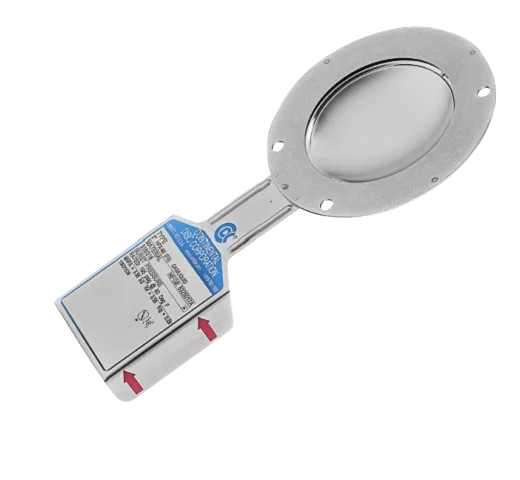

HPX®-Ta, disque de rupture tantale pour milieux hautement corrosifs
Disque à action inverse semi-circulaire entaillé en tantale, DN 25 à DN 300, 0,689 à 55,2 barg, 260°C maxi, ratio opérationnel 90%, 1 000 cycles vide/pression, non fragmentant
Disque de rupture à action inverse semi-circulaire entaillé, dôme en tantale. Pour certaines concentrations, températures et teneurs en humidité, le tantale est souvent la seule matière de disque de rupture qui résiste. Anneau de sortie en inox 316 en standard, en Alloy C276 ou en tantale sur demande. Non fragmentant. Ratio de sécurité 1 pour 1 ou moins : un disque endommagé s’ouvre à sa pression de tarage ou en dessous.
Tenue au cyclage de 1 000 cycles minimum du vide complet à la pression de service maximale. Tarages, plages de fabrication, tolérances et ratio opérationnel identiques à la version -90 du HPX®. Coefficients KR certifiés National Board en porte-disque HPX® Insert et HPX-PT® : KRG 0,29 et KRL 0,38. Tantale approvisionné auprès de fonderies certifiées sans minerais de conflit, conformément au Dodd-Frank Act.
À quoi il sert
Le scénario classique : une ligne de chlore sec, un disque en alliage de nickel qui tient des années, puis une mise sous vide qui aspire de l’air humide. Le chlore humide attaque, le disque se perce, la production s’arrête pour une intervention non planifiée. Le HPX®-Ta supprime ce mode de défaillance à la source.
Deuxième cas d’usage : les réacteurs et cuves émaillés ou revêtus PTFE. Associé à un porte-disque pré-serré HPX-PT® à entrée chemisée tantale, le HPX®-Ta offre une protection intégrale en tantale côté procédé, et la compression du disque est assurée en atelier, là où la bride émaillée ne peut pas la fournir.
Applications types : réacteurs, stockages, échangeurs, têtes de refoulement et isolement de soupape en pétrochimie et agrochimie ; colonnes de distillation et séparateurs en oil and gas ; cuves de production et échangeurs en pharmacie ; colonnes et réservoirs de gaz industriels ; distribution et stockage de gaz spéciaux en fabrication de semi-conducteurs.
Caractéristiques
| Caractéristique | Valeur |
| Type | Disque à action inverse, semi-circulaire entaillé, non fragmentant |
| Matière disque | Tantale |
| Anneau de sortie | 316 SS en standard ; Alloy C276, tantale et autres sur demande |
| Diamètres | 1″ à 12″ (DN 25 à DN 300) |
| Plage de pression de tarage | 0,689 à 55,2 barg (10 à 800 psig) à 22°C selon diamètre |
| Ratio opérationnel | 90% du tarage marqué (tarages, plages et tolérances de la version HPX-90) |
| Température maximale | 260°C (disque tantale et liner fluoropolymère) |
| Tenue au cyclage | 1 000 cycles minimum du vide complet à la pression de service maximale |
| Ratio de sécurité | 1 pour 1 ou moins |
| Fluide | Gaz, vapeur ou liquide (préciser compressible ou incompressible à la commande) |
| Fluides visés | Brome, chlore sec et humide, HCl, acide nitrique, acide sulfurique |
| Porte-disques compatibles | HPX® Insert, HPX-RH, HPX-PT®, HPX-PT-RH, HPX® double disque |
| Facteur KR certifié National Board | KRG 0,29 (gaz), KRL 0,38 (liquide) en porte-disque Insert et HPX-PT® |
| Certifications sur demande | ASME Section VIII Division 1 (UD), DESP 2014/68/UE (CE) |
| Traçabilité matière | Tantale sans minerais de conflit (Dodd-Frank Act) |
| Détection éclatement | Compatible système d’alarme B.D.I.® |
Plages de tarage par diamètre
Pressions minimale et maximale disponibles à 22°C, en bornes de la plage de fabrication.
| Diamètre | Tarage mini (barg) | Tarage maxi (barg) |
| 1″ (DN 25) | 1,03 | 55,2 |
| 1½″ (DN 40) | 0,689 | 48,3 |
| 2″ (DN 50) | 0,689 | 44,8 |
| 3″ (DN 80) | 0,689 | 31,0 |
| 4″ (DN 100) | 0,689 | 20,7 |
| 6″ (DN 150) | 0,689 | 13,8 |
| 8″ (DN 200) | 0,689 | 6,89 |
| 10″ (DN 250) | 1,03 | 5,17 |
| 12″ (DN 300) | 1,03 | 3,45 |
Options
Liner fluoropolymère côté procédé (1″ et 1½″ au-delà de 2,07 barg, 2″ à 12″ au-delà de 1,72 barg). Capot de protection fluoropolymère côté évent pour le disque et le porte-disque. Nettoyage pour service oxygène ou chlore. Porte-disque à entrée chemisée tantale, ou revêtement TANTALINE® de l’entrée et de la sortie : le tantale est formé dans le métal de base, sans écaillage ni délaminage. Poinçon ASME (UD) et marquage CE selon DESP sur demande. Capteur d’éclatement B.D.I.®, avec conducteurs tantale sur demande.
Questions fréquentes
Tantale ou Alloy C276, où est la frontière ?
Le C276 couvre une grande partie des acides minéraux. Le tantale prend le relais quand le chlore ou le brome sont humides, en HCl concentré et chaud, en acide nitrique concentré, et en acide sulfurique concentré jusqu’à 150°C environ. Sur un disque de rupture, l’épaisseur de métal se compte en dixièmes de millimètre : quelques µm par an de corrosion suffisent à décaler le tarage. Si la table de corrosion laisse un doute sur le C276, c’est le tantale.
Pourquoi 90% de ratio et pas 95% comme le HPX® ?
Le HPX®-Ta reprend les tarages, tolérances et plages de fabrication de la version HPX-90. Pour une pression de service de 4,5 barg, il faut donc un tarage de 5 barg minimum. À intégrer dès le dimensionnement de la pression maximale admissible de l’équipement.
Le HPX®-Ta tient-il le vide ?
Oui, 1 000 cycles minimum du vide complet à la pression de service maximale. C’est précisément la situation où l’humidité entre dans une ligne de chlore sec : le disque doit tenir le vide et résister à l’attaque qui suit.
Comment protéger aussi le porte-disque ?
Trois niveaux. Revêtement fluoropolymère sur l’entrée, la bride intermédiaire ou la sortie. Revêtement TANTALINE® : tantale pur formé dans le métal de base, sans porosité. Chemisage tantale de l’entrée d’un porte-disque 316. Associé à un anneau de sortie en tantale, l’ensemble est intégralement protégé côté procédé.
Le HPX®-Ta sert-il en microélectronique ?
Oui, sur la distribution et le stockage de gaz spéciaux en fabrication de semi-conducteurs : HCl, Cl2, BCl3, HBr, où l’humidité résiduelle transforme un gaz sec peu agressif en acide. Le nettoyage pour service oxygène ou chlore est disponible en option.
La datasheet parle de Dodd-Frank Act, pourquoi ?
Le tantale est issu du coltan, un minerai dont une partie de l’extraction finance des conflits armés en Afrique centrale. Continental Disc s’approvisionne auprès de fonderies certifiées sans minerais de conflit. Utile pour les politiques achats responsables et le devoir de vigilance des donneurs d’ordre.
