HPX-PT®, porte-disque pré-serré
Une bride émaillée ne se serre pas comme une bride inox.
Serrez-la assez pour comprimer un disque de rupture, vous risquez l’éclat d’émail.
Serrez-la juste pour l’émail, le disque fuit.
Le porte-disque pré-serré HPX-PT® de Continental Disc® sépare les deux problèmes : le disque est serré en atelier, au couple exact, par des vis à tête cylindrique intégrées au porte-disque.
L’ensemble se pose ensuite entre les brides du procédé, qui n’ont plus qu’à étancher leurs propres joints.
DN 25 à DN 300, brides ASME, DIN ou JIS.
Datasheet HPX-PT® Pre-Torqued Holder (PDF)
Brochure HPX® Product Family (PDF)

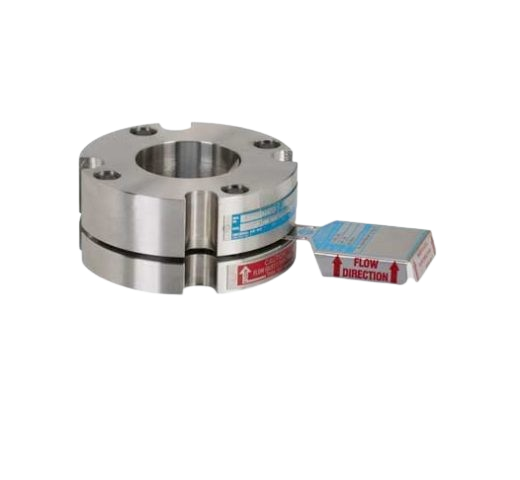

HPX-PT®, porte-disque de rupture pré-serré en atelier
Porte-disque pour disques HPX® et HPX®-Ta, serrage par vis à tête cylindrique classe 12.9 revêtues, DN 25 à DN 300, brides ASME 150 à 600, DIN PN 10 à PN 40, JIS 10 à 40K

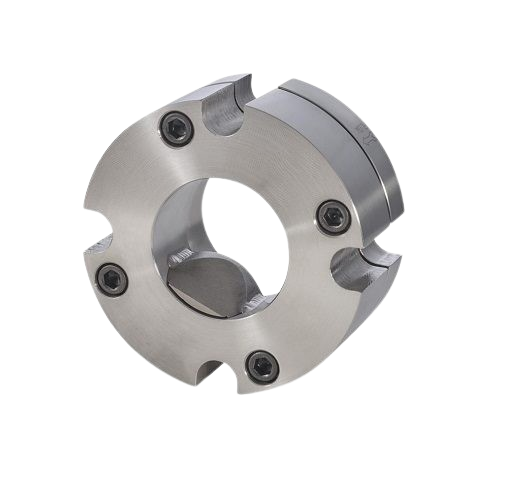

Porte-disque de rupture dont l’entrée et la sortie sont assemblées par des vis à tête cylindrique six pans creux en acier haute résistance. Le disque HPX® est mis en place et serré en atelier aux couples recommandés par Continental Disc, dans un environnement propre et contrôlé, avant l’installation de l’ensemble entre les brides de la ligne de décharge.
Les vis de pré-serrage sont revêtues contre l’usure, le grippage et la corrosion. Le couple de référence du manuel d’installation suppose une vis en acier allié classe 12.9 avec revêtement polymère NEDOX® FM-5 : une vis de résistance inférieure ou sans ce revêtement peut donner une charge de montage insuffisante ou casser. Matières standard : acier carbone, inox 316, Alloy 400 et Alloy C276. Coefficients KR certifiés National Board avec disque HPX® : KRG 0,29 et KRL 0,38.
À quoi il sert
Quatre situations où le porte-disque HPX-PT® s’impose. Les brides émaillées, en verre ou revêtues fluoropolymère, qui ne peuvent pas fournir la compression nécessaire à l’étanchéité du disque. Les tuyauteries où l’accès aux boulons de brides empêche un serrage au couple correct. Les procédés sévères qui imposent de déposer régulièrement le disque et son porte-disque pour inspection. Les applications qui exigent un test d’étanchéité de l’ensemble disque et porte-disque avant montage sur la ligne.
Deuxième bénéfice, moins visible : le serrage du disque ne dépend plus des brides. Un désalignement de tuyauterie ou le fluage du joint de bride n’altèrent plus la charge sur le disque. La pression d’éclatement reste celle du certificat.
Associé à un disque HPX®-Ta et à une entrée chemisée tantale, le HPX-PT® est la configuration de référence pour les réacteurs et cuves émaillés en chimie fine et en pharmacie : protection intégrale en tantale côté procédé et compression assurée en atelier.
Caractéristiques
| Caractéristique | Valeur |
| Type | Porte-disque pré-serré par vis à tête cylindrique six pans creux |
| Disques compatibles | HPX® (HPX-90 et HPX-95), HPX®-Ta |
| Diamètres | 1″ à 12″ (DN 25 à DN 300) ; version HPX-PT-RH hauteur réduite de 1″ à 8″ |
| Brides ASME | Classes 150, 300, 600 de 1″ à 3″ ; 150 et 300 de 4″ à 12″ |
| Brides DIN | PN 10 à PN 40 selon diamètre |
| Brides JIS | 10K à 40K selon diamètre |
| Vis de pré-serrage | Acier allié classe 12.9, revêtement polymère NEDOX® FM-5 |
| Matières | Acier carbone, 316 SS, Alloy 400, Alloy C276 |
| Facteur KR certifié National Board | KRG 0,29 (gaz), KRL 0,38 (liquide) |
| Revêtements | Fluoropolymère, TANTALINE®, chemisage tantale de l’entrée |
| Montage sous soupape | HPX-PT couplable selon diamètre ; HPX-PT-RH non couplable directement |
Dimensions et masses du porte-disque HPX-PT®
Extrait de la brochure HPX® Product Family. Le modèle peut varier selon la classe de bride et le diamètre.
| Diamètre | Diamètre extérieur (mm) | Hauteur PT / PT-RH (mm) | Masse PT / PT-RH (kg) |
| 1″ (DN 25) | 92,2 | 45,7 / 37,3 | 1,5 / 1,2 |
| 1½″ (DN 40) | 117,6 | 51,8 / 42,4 | 2,9 / 2,4 |
| 2″ (DN 50) | 133,4 | 59,9 / 45,7 | 4,2 / 3,2 |
| 3″ (DN 80) | 177,8 | 81,5 / 55,6 | 10 / 6,8 |
| 4″ (DN 100) | 205,7 | 100,8 / 73,6 | 15 / 11 |
| 6″ (DN 150) | 265,2 | 143,3 / 92,5 | 26 / 17 |
| 8″ (DN 200) | 327,1 | 184,4 / 95,8 | 46 / 24 |
| 10″ (DN 250) | 393,7 | 155,4 / non | 58 / non |
| 12″ (DN 300) | 460,5 | 180,8 / non | 95 / non |
Options
Hauteurs spéciales. Prises manométriques taraudées dans la sortie. Crochet J-Hook sur l’entrée. Goujons et écrous de brides en acier allié ou en inox 316. Revêtement fluoropolymère ou traitement TANTALINE® contre la corrosion. Chemisage tantale de l’entrée pour les ensembles HPX®-Ta. Capteur d’éclatement B.D.I.® universel. Pour les installations sans contrainte de serrage, voir le porte-disque HPX® Insert.
Questions fréquentes
HPX-PT® ou HPX® Insert, lequel choisir ?
Si les brides du procédé peuvent comprimer le disque correctement et que le serrage au couple est accessible : HPX® Insert, plus simple et plus léger. Si les brides sont émaillées ou revêtues, si l’accès aux boulons est difficile, ou si l’ensemble doit être testé en atelier : HPX-PT®. En 2″, l’écart de masse est de 2,7 kg à 4,2 kg en ASME 150.
Pourquoi des vis classe 12.9 revêtues NEDOX® ?
Parce que le couple de pré-serrage du manuel est calculé pour cette résistance et ce coefficient de frottement. Une vis 8.8 ou non revêtue n’atteint pas la même charge sur le disque pour le même couple, ou casse. Si une vis doit être remplacée, c’est par une vis identique.
Peut-on tester l’étanchéité avant montage sur la ligne ?
Oui, c’est l’un des usages prévus. L’ensemble disque et porte-disque pré-serré forme un sous-ensemble autonome qu’on peut éprouver sur banc avant de le poser. Utile en qualification, ou quand un arrêt de ligne coûte plus cher que le porte-disque.
Le HPX-PT® protège-t-il vraiment une bride émaillée ?
Il supprime le besoin de serrer fort sur l’émail. Les brides émaillées n’ont plus qu’à comprimer leurs joints de bride, pas le disque. Le risque d’éclat d’émail au serrage disparaît, et la charge sur le disque ne dépend plus de ce que la bride peut encaisser.
Peut-on remonter le disque après une inspection ?
Non. Un disque de rupture démonté ne se réinstalle pas : risque de fuite et de fonctionnement hors tarage. L’intérêt du HPX-PT® est de pouvoir préparer en atelier un ensemble de rechange neuf, pré-serré, et de faire l’échange en quelques minutes.
Existe-t-il une version plus compacte ?
Oui, le HPX-PT-RH à hauteur réduite, de 1″ à 8″. En 3″, il fait 55,6 mm de haut au lieu de 81,5 mm, et 6,8 kg au lieu de 10 kg. En contrepartie, il ne se couple pas directement sous une soupape de sûreté.
